ISO16750汽車安全測試之直流電源拋負載測試：

消費者的多樣化需求，導致車上搭載的電子設備增多（LED大燈、液晶顯示屏、車載音響、無線充電器等等），而這些電子設備均需要供電。牽扯到電，各類安全性測試就是重中之重。

本次想和大家分享的是load dump測試，即拋負載測試。

|直流電源拋負載測試基本概念：

①load dump：即拋負載，指汽車交流電機工作時，蓄電池短路導致負載突降的現象，拋負載會導致發電機產生浪涌電壓，該電壓會對各類電子設備造成較大損傷。

②ISO 16750:汽車電子安全性規范，其中16750-2針對的電子設備測試，涵蓋了load dump測試。

| 可編程直流電源拋負載測試方法：

通過可編程電源，模擬拋負載發生時的浪涌電壓波形，并將其輸出至電子設備端，通過數次測試判斷電子設備如能正常工作，即表明該電子設備通過測試。

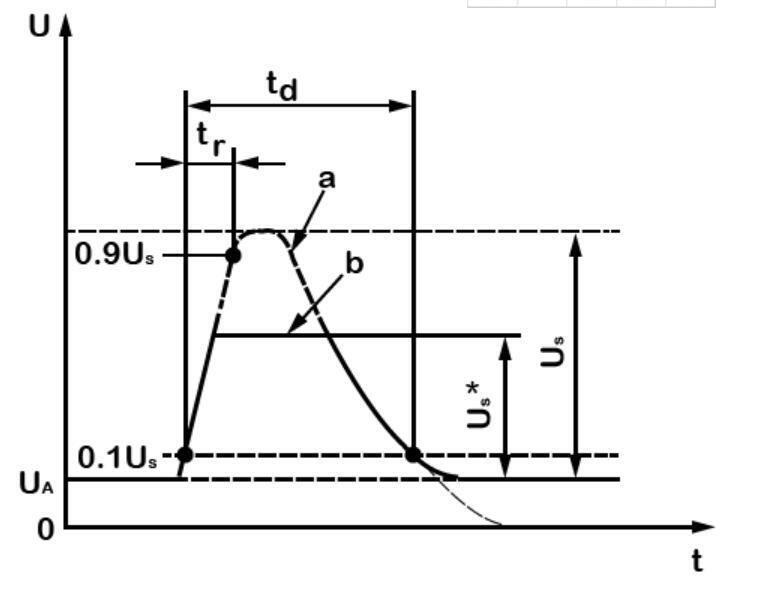

| 可編程直流電源浪涌電壓波形：

U:測試電壓

t：時間

td：持續時間

tr：上升時間

UA:正常工作電壓

Us: 最大電壓

Us*:最大電壓（含拋負載保護器）

    上圖為回路是否設置拋負載保護器對應波形

電子設備經受規定次數拋負載波形，通過受影響表現劃分5個等級：

A類：設備或系統在暴露于干擾期間和之后，能執行其預先設計的所有功能

B類：設備或系統在暴露于干擾期間，能執行其預先設計的所有功能，但有一項或多項指標超出規定偏差。所有功能在移除直接暴露干擾之后自動回復到正常允許范圍內。預先設計功能維持A類水平

C類：設備或系統在暴露于干擾期間，不執行其預先設計的一項或多項功能，但在直接暴露干擾之后能自動回復到正常操作狀態

D類：備或系統在暴露于干擾期間，不執行其預先設計的一項或多項功能，直到移除直接暴露干擾之后及通過簡單的“操作或使用”回復動作之后才能自動恢復到正常操作狀態

E類：設備或系統在暴露于干擾期間和之后，不執行其預先設計的一項或多項功能，且如果不修理或不替換設備或系統，則不能恢復其操作

針對拋負載測試，推薦我方SYSKON系列可編程直流電源，優勢如下：

1. 響應時間短（小于2ms）

2. 編程（可導入/導出儲存波形文件，模擬測試波形）

3. 精度高(0.05%+30mV)
